NB-LPN 概要

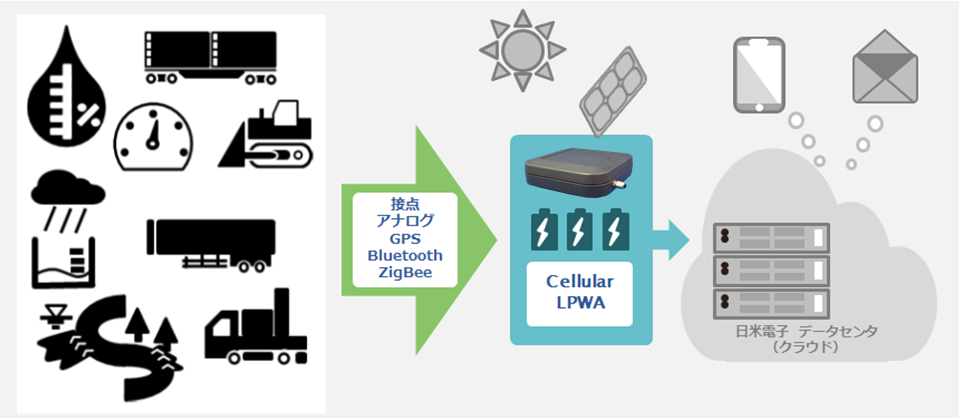

多様なデータを集めて、あなたの 見える化 を実現できる次世代型 IoT 製品「NB-LPN」


今、「 見える化 」したいがなかなか出来ない！今後の運用で無人化出来る所は無人化したい！お客様のその願いを叶える商品です。
「NB－LPN」は、NTTドコモのパケット通信を利用した LPWA ※採用の、IoT ソリューション データ収集機器です。
電源は、DC/ACアダプター・電池と併せて、当社指定の太陽光パネルを設置することにより、メンテナンスフリーによる長時間運用が可能です。
　
動態管理システム D-NASと同様に、車両の位置管理情報収集が可能です。
その他、多様なセンサを接続することで、公共・減災、農業、物流・運輸、設備、見守り等のシチュエーションに対応可能です。
また、その情報をどこにいてもインターネット接続をしたパソコンや、スマホで確認が可能です。

　※ LPWA とは、Low Power  Wide Areaの略であり、少ない消費電力で、長距離通信が出来る無線通信方式です。

　
　詳しい資料は「資料ダウンロード」から　資料ダウンロード

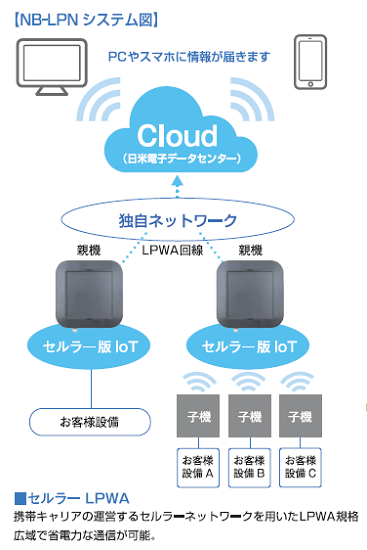

NB-LPN システムイメージ

各種センサを「NB-LPN」に接続することで、見たい情報を表示することができます。
接続可能なセンサについては、お問い合わせください。



詳しい資料は「資料ダウンロード」から　資料ダウンロード


　IoT製品 NB-LPN 機器仕様

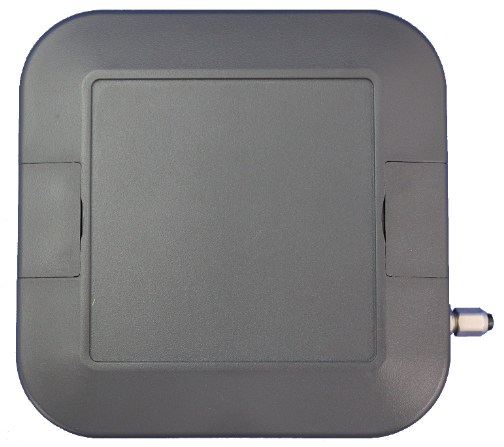

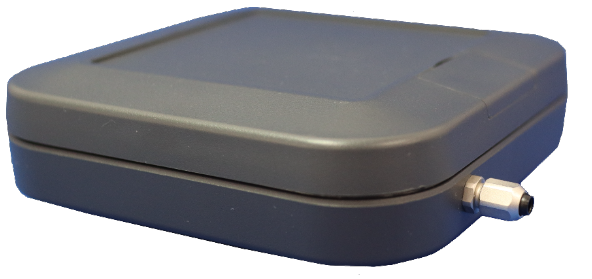

NB-LPN 親機






目名 仕様
電源 電池(外付け)　単３ニッケル水素電池４本(参考値)
外 部 電 源 　 DC３V ～ １６V
表 示 電 流　  最大１A (電源３V時)
電池稼働時間  ３０日※
※…消費電流１０ｍAのセンサーを接続した状態で、５秒間計測したデーターを
　　１日１回通知した場合の参考値です。稼働時間は、センサーや通知頻度により
　　変動します。
通信 LTE Cat.1 eDRX
位置情報 GPS,QZSS,GLONASS
ｲﾝﾀﾌｪｰｽ RS-232C　　１ch
デジタル入力  ６点  有電圧接点入力(DC０V～３６V)
デジタル出力  ２点  無電圧接点出力(最大DC５０ｍA/３６V)
アナログ入力  電流(４～２０ｍA) ２量
　　　　　　  電圧(DC０～５V)   ２量
１-Wire　　　１ch
CAN　　　　  １ch
Bluetooth     Bluetooth５(BLE and Classic)
外部電源出力  DC3.5V/最大１０ｍA
動作環境 動作温度 －２０℃ ～ ＋６５℃(電池使用の場合は電池の仕様とする。)
動作湿度 ～８０％ (結露なきこと)
外形寸法 W１００mm × D１００mm × Ｈ２５ｍｍ(突起物・電池含まず)

★関連ページ
　ソリューション導入実績：IoT製品タンク残量遠隔監視システム
　

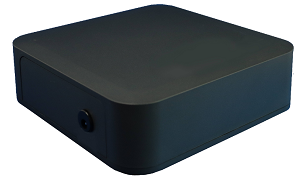

NB-LPN 親機オプション









項目名 仕様
電源 外 部 電 源 　 DC３V ～ １６V または DC８V～３６V
通信 IEEE802.3，IEEE802.3u準拠（10BASE-T，100BASE-TX）
IEEE802.15.4準拠 （Zigbee相当）
通信距離１００ｍ～１Km※
※数値は参考値です。周辺の環境によって変動します。（実装切換オプション）
ｲﾝﾀﾌｪｰｽ RS-232C　　２ch
デジタル入力  ８点  有電圧接点入力(DC０V～３６V)
デジタル出力  ８点  無電圧接点出力(最大DC５０ｍA/３６V)
アナログ入力  電流(４～２０ｍA) または 電圧(DC０～５V)  合わせて８量※
※電流・電圧の選択は注文時に選択可能です。
外形寸法 W１５０mm × D１５０mm × Ｈ４５ｍｍ(突起物・電池含まず)

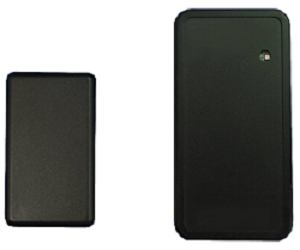

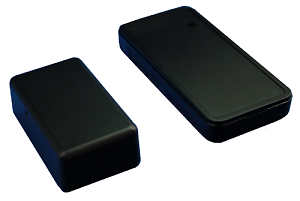

NB-LPN 子機







子機の仕様は一例です。お客様の要件にあったご提案を致します。

項目名 仕様
電源 リチウムボタン電池 CR2032 １個

電池稼働時間 ３年※
※内蔵温度センサーにて１０分間隔で計測した場合の参考値です。
　稼働時間は、センサーや通知頻度により変動します。
通信 IEEE802.15.4準拠 （Zigbee相当）
ｲﾝﾀﾌｪｰｽ 温度  １点
I2C   １ｃｈ（３V）
シリアル  １ｃｈ（３V TTL）
外形寸法 W４５mm × D９０mm × Ｈ１２ｍｍ(突起物・電池含まず)
