トレーラーシャーシ
位置管理システム
TR-LPN

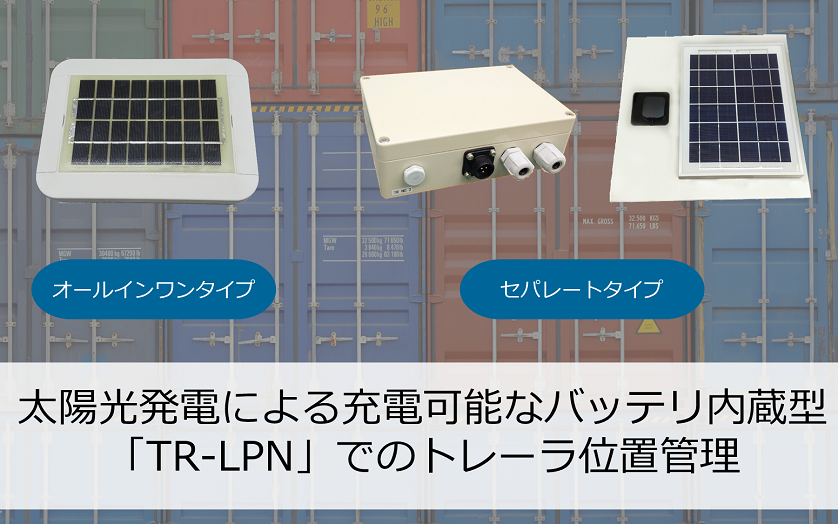

TR-LPN 概要
滞留車両を減らし トレーラーシャーシの稼働効率向上を実現する「TR-LPN」
TR-LPNは、トレーラーシャーシ、コンテナ、カーゴなどの、屋外で運用される、電源を持たない非自走車両に特化したシステムです。
電源は、当社指定の太陽光パネルを設置することにより、不日照でも1ヶ月間(満充電時、1時間1回発呼)の稼働が可能です。
多様なインタフェースを搭載しており、「温度センサ」や「振動センサ」の取り付け、輸送中の荷物の状態を管理することも可能です。

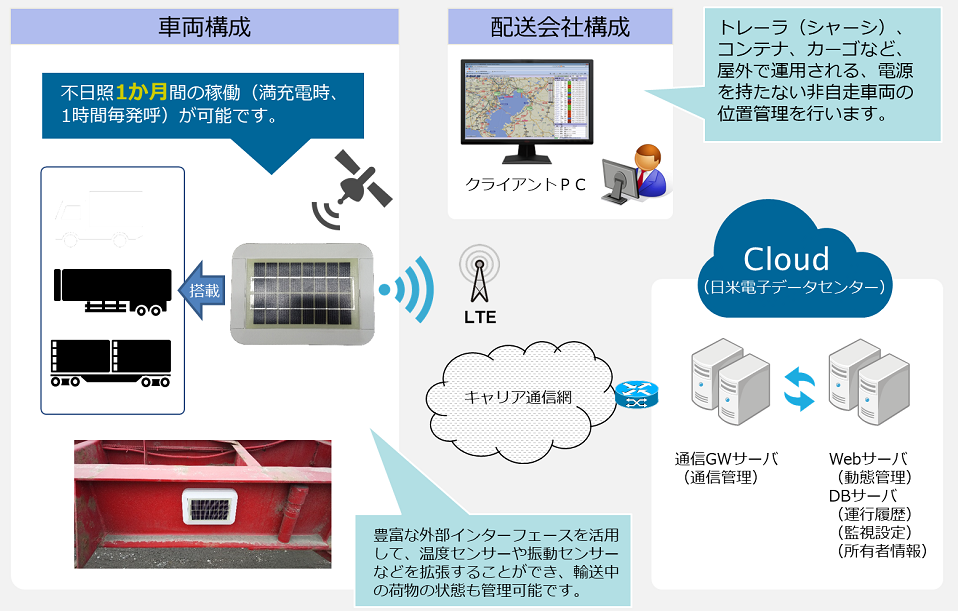

TR-LPN システム構成 イメージ
TR-LPN WEBサービス イメージ
パソコンや、タブレット、スマートフォンから、トレーラーシャーシの位置を確認する画面をご紹介致します。

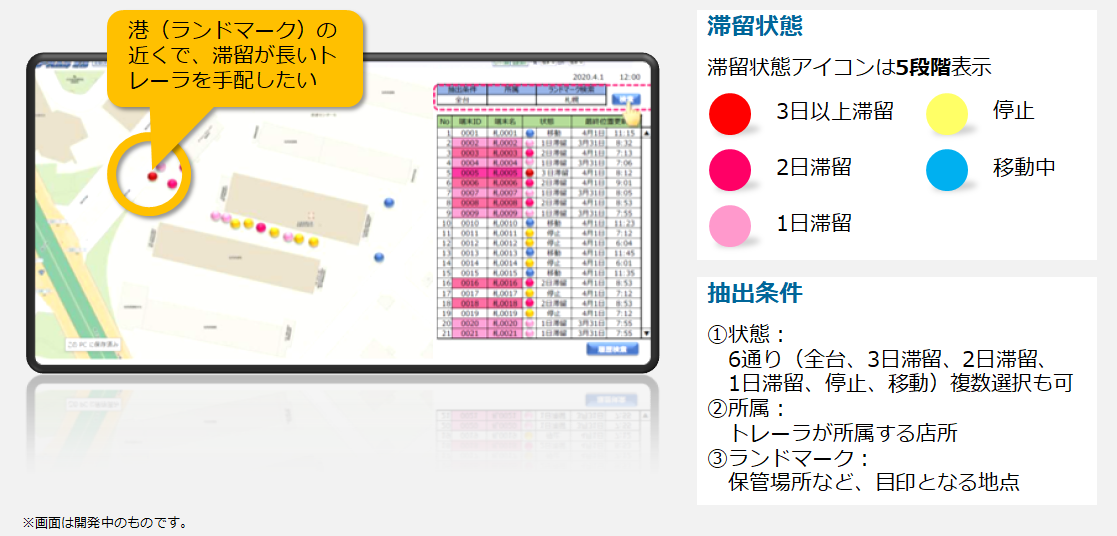

車両一覧画面
滞留状態を示すアイコンで、トレーラーシャーシの位置を、地図及び一覧に表示します。
条件指定で検索が可能で、すばやく任意のトレーラーシャーシを特定することができます。

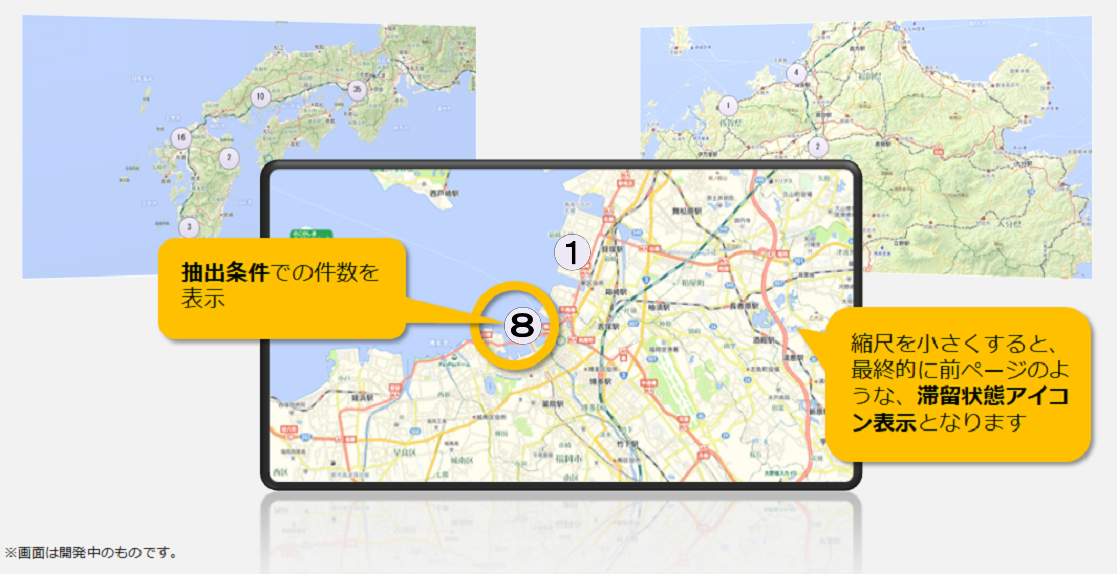

エリア集計画面
エリアごとのトレーラーシャーシ数を集計し、地図上に表示します。
車両一覧画面にて、広域検索した際に表示される画面となります。

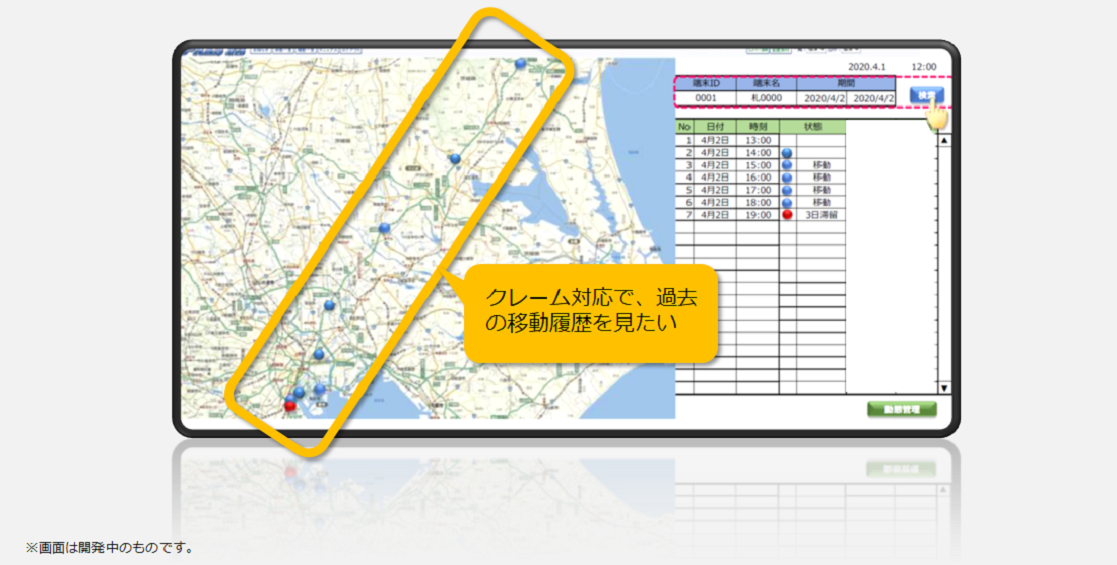

車両履歴表示画面
指定したトレーラーシャーシの移動履歴を、1時間単位にアイコンをマッピングして表示します。
移動履歴は、CSVデータとしても出力可能です。
TR-LPN 機器仕様

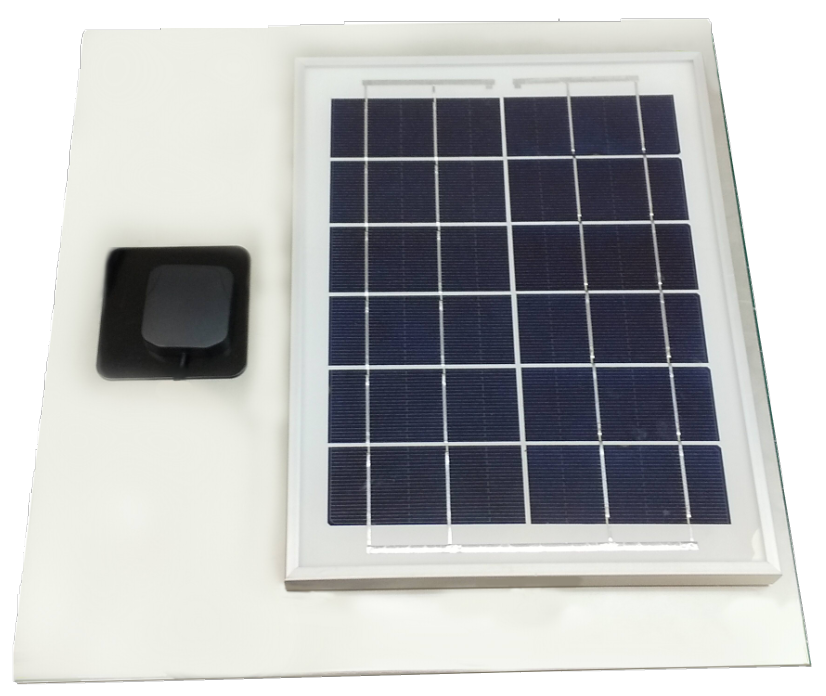

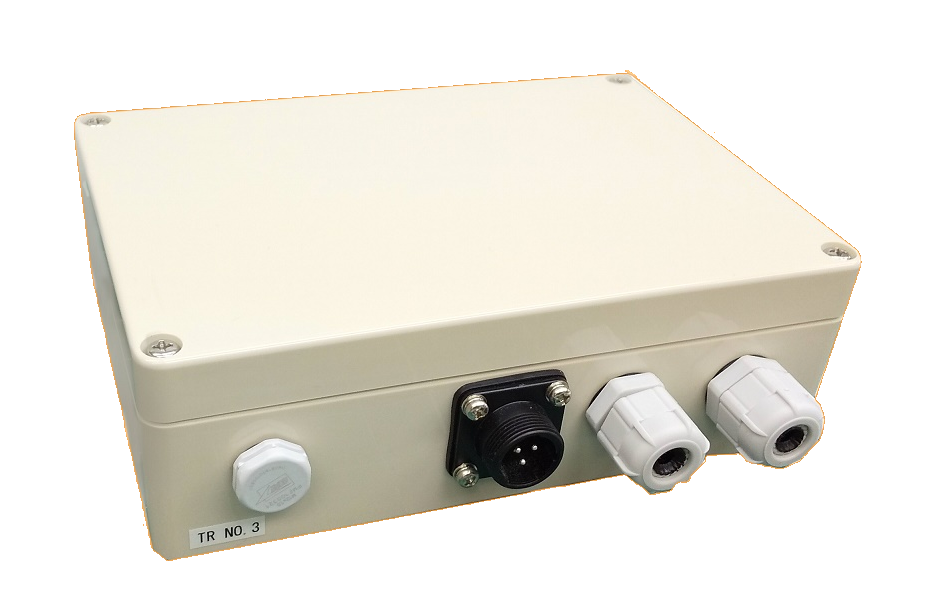

TR-LPN セパレートタイプ
| 項目名 | 仕様 |
|---|---|
| 電源 | 電池(外付け) 単３ニッケル水素電池４本 内蔵電池圧 4.8V（1.2V x 4本） 内蔵電池容量 1900mAh |
| 通信 | LTE Cat.1 eDRX |
| 位置情報 | GPS,QZSS,GLONASS |
| ｲﾝﾀﾌｪｰｽ | RS-232C １ch デジタル入力 ６点 有電圧接点入力(DC０V～３６V) デジタル出力 ２点 無電圧接点出力(最大DC５０ｍA/３６V) アナログ入力 電流(４～２０ｍA) ２量 電圧(DC０～５V) ２量 １-Wire １ch CAN １ch Bluetooth Bluetooth５(BLE and Classic) 外部電源出力 DC3.5V/最大１０ｍA |
| 動作環境 | 動作温度 －２０℃ ～ ＋６０℃ 動作湿度 ～８０％ (結露なきこと) |
| 本体寸法 | W171mm x D55mm x H121mm (突起物含まず) |
| 太陽電池 寸法 |
W500mm x D20mm x H300mm（ベース版含む) |
| 重量 | 本体：600g重、太陽光パネル：1.5㎏重（ベース版含む) |
| 防水保護 等級 |
本体：IP54、太陽電池：IP65相当 |

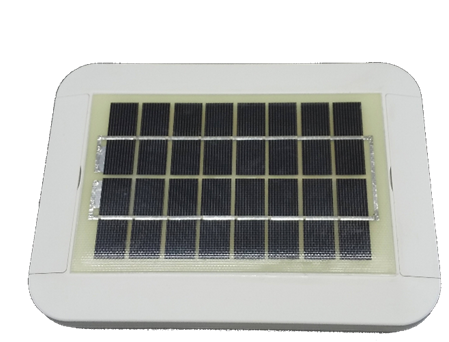

TR-LPN オールインワンタイプ
| 項目名 | 仕様 |
|---|---|
| 電源 | 電池(外付け) 単３ニッケル水素電池４本 内蔵電池圧 4.8V（1.2V x 4本） 内蔵電池容量 1900mAh |
| 通信 | LTE Cat.1 eDRX |
| 位置情報 | GPS,QZSS,GLONASS |
| ｲﾝﾀﾌｪｰｽ | RS-232C １ch デジタル入力 ６点 有電圧接点入力(DC０V～３６V) デジタル出力 ２点 無電圧接点出力(最大DC５０ｍA/３６V) アナログ入力 電流(４～２０ｍA) ２量 電圧(DC０～５V) ２量 １-Wire １ch CAN １ch Bluetooth Bluetooth５(BLE and Classic) 外部電源出力 DC3.5V/最大１０ｍA |
| 動作環境 | 動作温度 －２０℃ ～ ＋６０℃ 動作湿度 ～８０％ (結露なきこと) |
